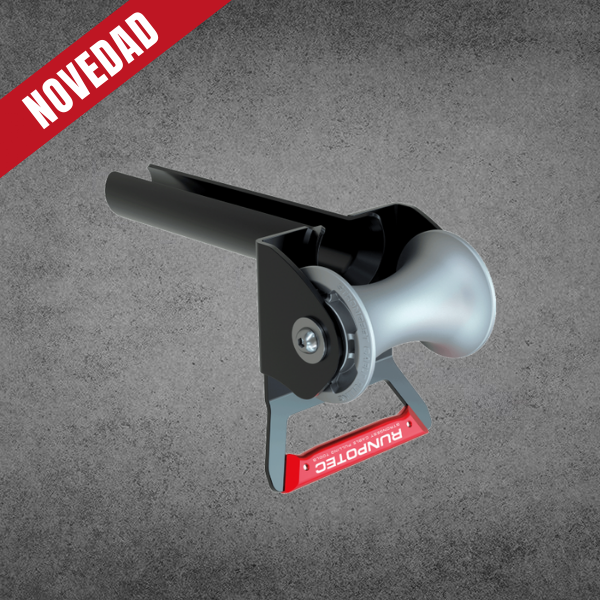

RODILLO GUIA CON TUBO DE INSERCIÓN DM76

El rodillo guía de cables con tubo de inserción de 76 mm representa la solución de mayor capacidad para la protección y guiado de cables en canalizaciones de gran formato. Al estabilizarse directamente en el interior del tubo, este dispositivo elimina los puntos de fricción crítica, permitiendo un tendido fluido incluso con los cables más pesados del mercado.

Ventajas del Rodillo Pasacables DM76:

Rendimiento extremo en carga:

Con una capacidad de carga certificada de hasta 4.500 kg, este modelo está preparado para las aplicaciones industriales más exigentes. Sus rodillos de aluminio de alta resistencia y rodamientos de acero inoxidable garantizan una rotación perfecta bajo tensiones de tracción elevadas.

Protección superior para cables de gran sección:

Este modelo permite el paso de cables con un diámetro máximo de hasta Ø 65 mm, asegurando que la cubierta del cable nunca sufra daños por abrasión contra los bordes de la tubería o esquinas de hormigón.

Construcción robusta para larga duración:

El bastidor metálico cuenta con tratamiento CDP y pintura en polvo de alta resistencia, protegiendo la herramienta contra la corrosión en zanjas y entornos húmedos. Incluye un asa ergonómica de aluminio para un transporte cómodo a pesar de su robustez.

Fijación rápida y precisa:

A pesar de su gran tamaño, es ligero y fácil de instalar. Se inserta en el tubo y se fija mediante un tornillo a través de sus puntos de anclaje integrados, asegurando que el rodillo permanezca inmóvil durante toda la operación de tiro.

Especificaciones Técnicas Detalladas:

• Rodillos: Aluminio fundido para servicio pesado con rodamientos de bolas de acero inoxidable.
• Chasis: Acero con recubrimiento de polvo resistente a impactos.
• Capacidad de carga: 4.500 kg.
• Diámetro máximo de cable: Ø 65 mm.
• Rango de inserción: Diseñado para tubos con diámetro interior de Ø 77 mm a Ø 89 mm.
• Ergonomía: Asa de transporte de aluminio integrada.

Aplicaciones ideales para el modelo DM76

Debido a su tamaño y capacidad, es el estándar para:

• Grandes infraestructuras eléctricas y tendidos de alta tensión.
• Canalizaciones subterráneas de gran diámetro en obra civil.
• Protección de mangueras de cables múltiples en complejos industriales.

Preguntas frecuentes

¿En qué tipo de tubos encaja el modelo DM76?
Este modelo está diseñado para insertarse en tubos que tengan un diámetro interno de entre 77 mm y 89 mm.

¿Puedo usarlo para tirar varios cables a la vez?
Sí, siempre que el conjunto de los cables no supere el diámetro de paso de 65 mm y se respeten los radios de curvatura, los rodillos de aluminio facilitarán el deslizamiento del grupo sin fricción.

¿Es compatible con el cabrestante CW 800 E?
Absolutamente. Este rodillo es el complemento perfecto para instalaciones donde se utiliza el cabrestante CW 800 E, ya que soporta con creces la fuerza de tracción máxima de la máquina.
